Susunan Kabel Straight dan Cross

Susunan Kabel Straight dan Cross Dalam Satu Jaringan

Gameboxx.me –Jika Anda ingin membangun Jaringan Komputer maka otomatis Anda juga harus memahami apa yang dimaksud dengan Kabel UTP, Kabel Straight, dan Kabel Cross. Hal ini dimaksudkan agar tidak terjadi kesalahan saat melakukan kegiatan yang berkaitan dengan ini.

Dengan tujuan untuk berbagi pengetahuan bersama dengan Anda mengenai Kabel Straight dan Cross. Maka kali ini kami akan mencoba untuk menjelaskan secara rinci terkait apa yang dimaksud dengan Susunan Kabel Straight dan Cross – Dalam Satu Jaringan. Sekali lagi bukan bermaksud untuk menggurui namun lebih kepada berbagi pengetahuan tanpa mengesampingkan saran dan kritik dari Anda sebagai pembaca setia kami. Simak penjelasan kami berikut ini :



Pengertian Dari UTP (Unshielded Twisted Pair)



Pengertian dari UTP adalah berbagai jenis kabel data yang umum digunakan dan berfungsi untuk menghubungkan antara perangkat yang berbeda atau bahkan perangkat yang sama. Misalnya kita ambil contoh antara komputer dengan komputer, komputer dengan printer, komputer dengan server, dan lain lain.

Banyak yang menggunakan kabel UTP terkecuali jika LAN telah dibangun. Ini dikarnakan harganya murah dan mudah ditemukan, itulah sebabnya kabel UTP sering digunakan. Tetapi seperti namanya, kabel UTP tidak memiliki perisai (tidak terlindungi), sehingga kabel tidak akan tahan ketika terganggu oleh elektromagnetik.

Baca Juga  Cara Buat Bootable Dengan Rufus - Windows 7, Windows 10

Kabel UTP terdiri dari susunan berbagai kabel yang terpasang. Pada dasarnya, kabel yang akan dirangkai adalah 8 jenis yang berbeda, di mana kabel dililit satu sama lain dalam empat bagian. Ada 2 macam kabel UTP, adalah Kabel Straight dan Kabel Cross. Simak ulasan mengenai Kabel Straight dan Kabel Cross pada paragraf dibawah ini :



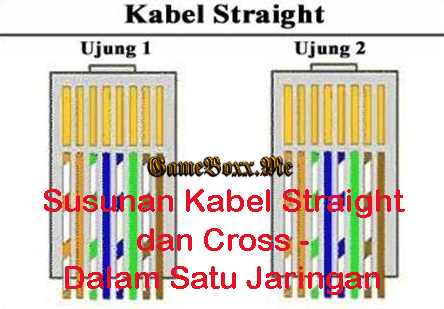

Pengertian Dari Kabel Straight

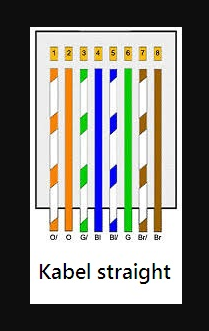

Maksud dari Kabel Straight adalah susunan kabel lurus yang difungsikan dengan satu cara untuk menempatkan susunannya diantara kabel yang lainnya. Jika Anda ingin membuat helai Kabel Straight, maka Anda perlu memikirkan jenis ujung untaian yang harus Anda gunakan dalam warna yang sama.

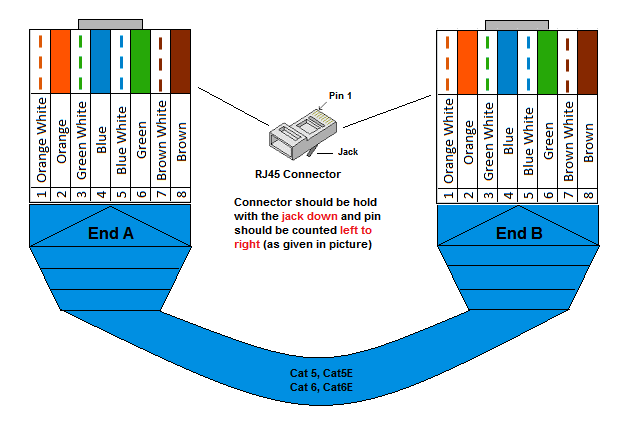

Konektor RJ-45 adalah untuk menghubungkan antara komponen komputer. Di mana konektor RJ-45 berada, ada 8 pin di dalamnya. Maka jika ingin membuat susunan jenis kabel Straight, Anda wajib untuk menempatkan setiap susunan pada kabel yang dirangkai kepada konektor RJ-45, sesuai standar. Singkatnya, pin 1 di ujung kabel terhubung ke pin 1 di ujung kabel yang lain. Demikian seterusnya hingga pin 8.



Pengertian Dari Kabel Cross

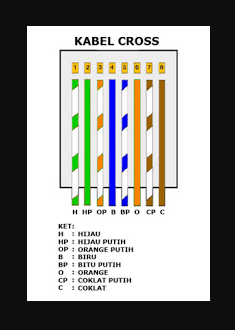

Kabel Cross Ethernet adalah kabel cross-linking dari kabel English-Ethernet yang digunakan untuk menghubungkan perangkat keras komputer secara langsung. Ini banyak digunakan guna untuk menghubungkan antara dua perangkat yang serupa.

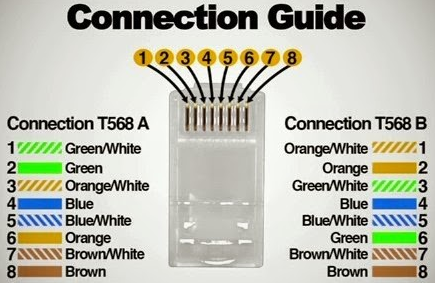

Tidak seperti kabel straight, kabel cross mendefinisikan proses menghasilkan tipe kabel menggunakan alternatif antara segmen kabel pertama dan kedua. Misalnya, jika menggunakan TIA / EIA 568B pada ujung kabel yang pertama, maka pada ujung kabel yang kedua harus menggunakan EIA / TIA 568A. Untuk membuat kabel cross jenis ini, Anda perlu melihat bagian-bagian berbeda dari warna antara ujung kabel pertama dan ujung kabel kedua.



Perbedaan Antara kabel Straight Dan Kabel Cross

Dapat dibedakan dari susunan warnanya

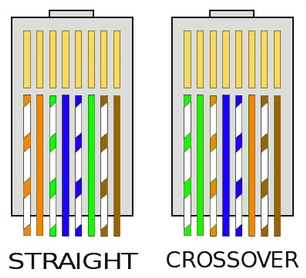

Sebenarnya kedua susunan kabel jaringan ini terdapat perbedaan yang jelas. Jika Anda perhatikan pada susunan Kabel Straight maka akan terlihat pada kedua konektor atau ujung kabel terdapat susunan warna yang seirama atau sama. Sedangkan pada ujung kabel cross terdapat warna yang berbeda.

Baca Juga  Membuat Halaman Di Word

Perbedaan dari fungsinya

Kabel Straight berfungsi untuk:

  • Difungsikan untuk hubungan antara komputer dan switch
  • Dapat menghubungkan antara switch ke router
  • Berfungsi untuk hubungan HUB ke router
  • Hubungan antara Router dan Acces Point
  • Dapat Menghubungkan antara Switch ke Access Point
  • Berfungsi menghubungkan antara Modem kepada Switch

Kabel Cross berfungsi untuk:

  • Menghubungkan antara perangkat Komputer satu dengan Komputer lainnya
  • Dapat menghubungkan antara Switch ke Switch lainnya
  • Berfungsi untuk menghubungkan antara Hub ke Hub
  • Berguna untuk menghubungkan antara Router ke Router



Metode Untuk Menyusun Kabel Straight Dan Cross

Secara umum, membuat koneksi jaringan menggunakan kabel UTP membutuhkan peralatan dan fitur, seperti kabel UTP, Crimping Tools, konektor RJ-45, dan monitor LAN RJ-45. Berikut ini telah diuraikan metode membuat susunan kabel Straight dan Cross. Simak dengan seksama:

Potong semua ujung kabel, sekitar 2 cm.

Regangkan kabelnya, lalu luruskan. Kemudian atur susunannya sesuai standar. Jika Anda membuat kabel straight, kedua ujungnya menggunakan susunan yang sama, jika itu adalah cross, semua ujungnya menggunakan kabel yang beda di setiap ujungnya.

Setelah disusun potong kebelnya sehingga 8 kabel tersebut berukuran yang sama.

Setelah kabel sama, tekan dengan Crimping Tools. Untuk memastikan bahwa kabel memasuki pin penghubung RJ-45 sesuai dengan aturan. Kemudian pasang kabel yang terhubung ke konektor RJ-45 dan konektor sampai terdengar suara.

Lakukan langkah berikutnya yaitu 2-4 terhadap ujung ujung kabel lainnya.

Langkah terakhir adalah memeriksa apakah kabel yang susun berhasil atau Anda tidak menggunakan tes LAN. Anda dapat melakukan ini dengan memasukkan ujung kabel ke setiap konektor yang tersedia di jaringan LAN. Kemudian hidupkan LAN Tester. Jika LED pada lampu LAN menyala, Anda berarti telah sukses menyusun Cross atau Straight dengan benar. Jika tidak menyala itu berarti Anda salah dalam menyusun kabel yang dimasukkan ke konektor RJ-45.

Baca Juga  Cara Membuat Grafik Di Excel



Ringkasan

Demikianlah uraian penjelasan tentang Susunan Kabel Straight dan Cross – Dalam Satu Jaringan yang telah kami jelaskan dengan rinci. Kami berharap Anda semua sebagai pembaca dapat mengerti dengan apa yang telah kami sampaikan dalam kesempatan kali ini.

Seperti biasa kami merekomendasikan kepada Anda sebagai pembaca Artikel kami untuk terus mengikuti Artikel yang lainnya. Tentu saja dengan beragam pembahasan mengenai tehnologi yang telah kami susun sedemikian rupa untuk berbagi dengan Anda semua.

Dengan harapan segala seuatu yang menjadi pembahasan kami akan dapat memberi manfaat untuk Anda semua. Sekaligus kami mengingatkan kepada Anda bahwa kami tidak membatasi Anda untuk mencari rujukan lainnya jika dirasa penjelasan kami kurang lengkap untuk Anda.

Anda juga dapat mendownload Aplikasi dan Permainan yang menarik dan sedang populer dari tautan web kami dalam Artikel yang membahas hal tersebut. Jumpa lagi pada Artikel berikutnya dan terimakasih.
